60D máquinas de refrigeración por aire, línea de producción de envases, maquinaria de limpieza,
Descripción del producto:

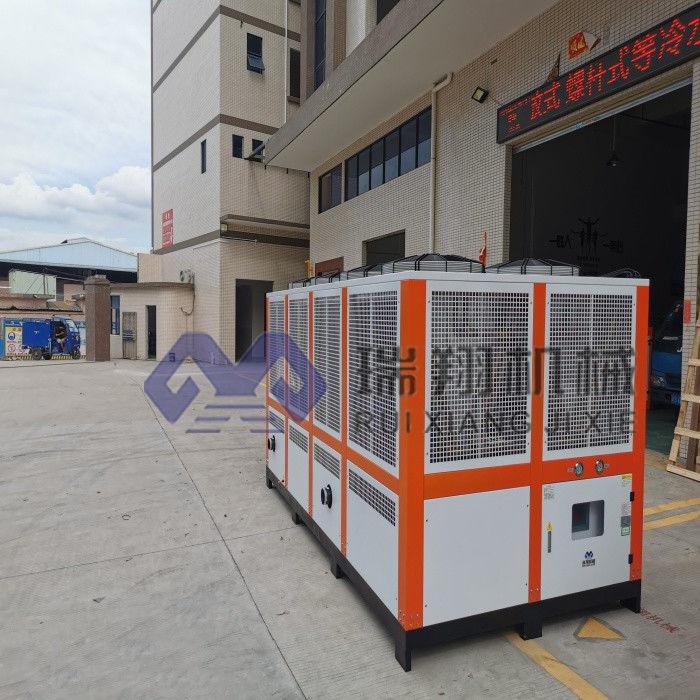

El refrigerador de tornillo refrigerado por aire es un tipo de equipo industrial de refrigeración y aire acondicionado comercial, compuesto principalmente por evaporador, compresor, condensador y válvula de expansión y otros componentes.Utiliza un compresor de tornillo para comprimir el refrigerante de baja temperatura y baja presión en un gas de alta temperatura y alta presión, luego libera calor hacia el exterior a través del condensador,y finalmente reduce la temperatura y la presión del refrigerante a través de la válvula de expansión para regresar al evaporador para su reciclaje.
Durante el funcionamiento, el refrigerador de tornillo refrigerado por aire absorbe el calor del aire exterior, enfría el agua de refrigeración y la hace circular hacia la habitación, para reducir la temperatura interior.Su eficiencia de refrigeración se ve muy afectada por factores como la temperatura exterior y la humedad, por lo que su efecto puede ser limitado en ambientes de alta temperatura y humedad.
En comparación con los refrigeradores refrigerados por agua, los refrigeradores de tornillo refrigerados por aire no requieren un sistema de agua de refrigeración adicional, por lo que son más simples y rentables.ya que utiliza el aire exterior para enfriar, puede ser problemático en zonas con alta contaminación del aire o donde se necesita mantener la calidad del aire interior.
Características de producción:
Las características del refrigerador de tornillo refrigerado por aire incluyen:
1No hay un sistema de agua de refrigeración adicional: en comparación con los refrigeradores refrigerados por agua, los refrigeradores de tornillo refrigerados por aire no requieren sistemas de agua de refrigeración adicionales, por lo que son más simples y rentables.
2Amplia gama de aplicaciones: Los refrigeradores de tornillo refrigerados por aire son adecuados para varios tipos de edificios y lugares, como edificios de oficinas comerciales, hoteles, hospitales, escuelas, etc.
3.Alta eficiencia de refrigeración: El refrigerador de tornillo refrigerado por aire utiliza un compresor de tornillo, que tiene las ventajas de una alta eficiencia de refrigeración, bajo ruido y bajo costo de mantenimiento.
4Instalación sencilla: La instalación del refrigerador de tornillo refrigerado por aire es relativamente sencilla y no requiere equipos adicionales como tuberías de agua y bombas de agua.
5Alta fiabilidad: El refrigerador de tornillo refrigerado por aire está diseñado y fabricado con una alta precisión, y tiene una buena estabilidad y fiabilidad.
6.Fuerza adaptabilidad: El refrigerador de tornillo refrigerado por aire tiene una gran adaptabilidad y puede adaptarse a diferentes condiciones ambientales y cambios de carga.
Principio de trabajo:
El principio de funcionamiento del refrigerador de tornillo refrigerado por aire es el siguiente:
Proceso de compresión: el refrigerante se comprime en un gas de alta temperatura y alta presión en el compresor de tornillo, y luego entra en el condensador.
Proceso de condensación: el gas de alta temperatura y alta presión se enfría en el condensador para convertirse en un líquido de alta presión, y al mismo tiempo libera calor,que se disipa en el aire exterior a través de ventiladores y radiadores.
Proceso de expansión: Después de que el líquido de alta presión es descomprimido por la válvula de expansión, se convierte en un líquido de baja temperatura y baja presión, y luego entra en el evaporador.
Proceso de evaporación: El líquido a baja temperatura y baja presión se evapora en el evaporador, absorbe el calor en la habitación, enfría el agua de enfriamiento en la habitación y la circula a la habitación,logrando así el objetivo de reducir la temperatura interior.
Parámetros técnicos:
| Modelo |
RX-30A |
RX-40A |
RX-50A |
RX-60A |
RX-70A |
RX-80A |
RX-90A |
RX-100A |
RX-110A |
| Capacidad de refrigeración |
KWh |
94.8 |
126.4 |
158.0 |
189.6 |
221.2 |
252.8 |
284.4 |
316.0 |
347.6 |
| Kcal/h |
84,000 |
112,000 |
140,000 |
168,000 |
196,000 |
224,000 |
252,000 |
280,000 |
308,000 |
| Rango de temperatura |
5°C~35°C ((Bajo 0°C puede ser personalizado) |
| Fuente de alimentación |
Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros. |
| Potencia total |
KW |
24.8 |
33.7 |
41.5 |
45.2 |
57.4 |
62 |
69 |
72.5 |
83.6 |
| Corriente corriente |
A. No |
41 |
56.5 |
69.6 |
75.9 |
96.5 |
86.7 |
116.2 |
122 |
111.3 |
| Agua refrigerada |
el volumen de agua |
15 |
19.6 |
24.2 |
29 |
35 |
40 |
45 |
50.2 |
53.8 |
| el compresor |
Tipo de producto |
Tipo de tornillo semiermético |
| |
Método de arranque |
Y-△ |
| |
ajuste de la capacidad |
0,25,50,75,100 |
| |
potencia de entrada |
KW |
23.3 |
30.7 |
38.5 |
42.2 |
51.4 |
56 |
63 |
66.3 |
73 |
| Aceite congelado |
Tipo de producto |
HBR-A01 |
| |
volumen de llenado |
- ¿ Qué? |
7 |
7 |
8 |
12 |
16 |
16 |
16 |
16 |
18 |
| el refrigerante |
Tipo de producto |
Se aplicarán las siguientes medidas: |
| |
método de control |
Válvula de expansión de nivelación de presión externa de detección de temperatura |
| Evaporador |
volumen de llenado |
En gramos |
16 |
22 |
27 |
32 |
36 |
42 |
46 |
52 |
56 |
| |
Tipo de producto |
concha y tubo |
| condensador |
Diámetro |
En el caso de los |
DN 65 |
DN 80 |
DN 80 |
DN 80 |
DN 80 |
DN100 |
DN100 |
DN100 |
DN125 |
| |
Tipo de producto |
Tipo de aleta de aluminio con manga de cobre de alta eficiencia + ventilador del rotor externo de bajo ruido |
| |
Volumen del aire de enfriamiento |
el volumen de agua |
28000 |
36000 |
45000 |
5500 |
63000 |
74000 |
83000 |
92000 |
102000 |
| dispositivo de protección |
Interruptor de alta y baja tensión, protección antifrioso, enchufe soluble, válvula de seguridad, dispositivo de protección contra sobrecarga, protector contra el sobrecalentamiento de la bobina, interruptor automático de protección contra la temperatura, etc. |
| Las dimensiones |
- ¿ Qué? |
En el caso de los |
2200 |
2300 |
2500 |
2800 |
2800 |
2910 |
3100 |
3150 |
3150 |
| |
No |
En el caso de los |
1100 |
1100 |
1200 |
1200 |
1800 |
2050 |
2050 |
2050 |
2050 |
| |
H. |
En el caso de los |
1820 |
2030 |
2030 |
2030 |
2100 |
2100 |
2100 |
2100 |
2100 |
| peso |
En gramos |
920 |
1120 |
1350 |
1560 |
1780 |
1920 |
2230 |
2450 |
2720 |
Industria de las aplicaciones:
Los enfriadores tienen una variedad de aplicaciones en la maquinaria de envasado, que incluyen principalmente los siguientes aspectos:
1- Refrigeración en depósito: en las máquinas de envasado puede ser necesario enfriar el depósito para garantizar que el producto en el depósito mantenga una temperatura adecuada. The chiller can reduce the temperature of the tank by providing a cooling water circulation system to flow the cooling water through the surface or internal cooling pipes of the tank to ensure product quality and freshness preservation.
2. enfriamiento del agua embotellada: si la máquina de envasado se utiliza en la línea de producción de agua embotellada, el enfriador se puede utilizar para enfriar el agua embotellada.el enfriador proporciona un sistema de circulación de agua de refrigeración, que pasa el agua de refrigeración al agua embotellada a través de las tuberías de refrigeración o refrigeración.
3- Refrigeración mecánica: la maquinaria de enlatado generará una cierta cantidad de calor durante el funcionamiento, especialmente algunos equipos de alta velocidad. Chillers can be used to provide a cooling system that circulates cooling water to mechanical parts through coolers or cooling pipes to maintain the normal operating temperature of the machine and avoid equipment failure caused by overheating.
4Sistema de control de refrigeración: Las máquinas de enlatado suelen estar equipadas con un sistema de control, como un controlador PLC o un panel de control electrónico.Estos sistemas de control generan una cierta cantidad de calor durante el funcionamiento y requieren enfriamiento para mantener su funcionamiento adecuadoEl refrigerador puede proporcionar un sistema de circulación de agua de refrigeración para el sistema de control.y transferir el agua de refrigeración al radiador o al dispositivo de refrigeración del sistema de control para garantizar la estabilidad y fiabilidad del sistema de control.
En resumen, la aplicación de los enfriadores en las máquinas de envasado es principalmente para enfriar los tanques, el agua embotellada, las piezas mecánicas y los sistemas de control, para garantizar la calidad del producto,funcionamiento normal y estabilidad del equipoEl método y la configuración específicos de aplicación variarán según el tipo y los requisitos de la maquinaria de envasado.
Fabricación de automóviles Ingeniería química Industria electrónica Electroplataje Industria
Industria del moldeado por inyección Industria farmacéutica Industria del embalaje de plásticos Industria de la impresión
Upport y Servicios:
El soporte técnico y el servicio de los refrigeradores incluyen:
1Apoyo al cliente las 24 horas del día
2Instalación y mantenimiento de la guía remota
3. Diagnóstico y solución de problemas a distancia
4Asesoramiento y orientación por teléfono/correo electrónico
5. Documentación y manuales fáciles de usar
6. Actualizaciones y mejoras de software
7Precio de coste de las piezas de repuesto y de los consumibles
Embalaje y envío:
Todos los componentes están asegurados y protegidos con una película, y la unidad se coloca luego en un palet para facilitar el transporte.Y aplique la etiqueta de información de la marca de envío en la caja de madera para garantizar la entrega correcta.
¿Cuáles son las diferentes formas de configurar el refrigerador en la máquina de enlatado?
En la maquinaria de conservación, la configuración del enfriador puede variar según las necesidades específicas y las características del equipo mecánico.Los siguientes son varios métodos de configuración comunes:
1. Refrigeración directa: en la configuración de refrigeración directa, el enfriador transfiere directamente el agua de refrigeración a las piezas o productos que deben enfriarse a través del enfriador o de las tuberías de refrigeración.Esta configuración es adecuada para situaciones en las que se requiere un enfriamiento rápido, como el enfriamiento directo de los tanques, el agua embotellada u otros productos.
2. Refrigeración indirecta: en la configuración de refrigeración indirecta, el enfriador pasa el agua de refrigeración a un intercambiador de calor o refrigerador intermedio a través del sistema de circulación de refrigeración,y luego transfiere el medio de enfriamiento a las partes que deben enfriarse en la maquinaria o producto de envasadoEsto permite lograr un mejor control y regulación de la temperatura de enfriamiento, que es adecuada para situaciones con requisitos de temperatura más estrictos.
3. Torre de enfriamiento: Una torre de enfriamiento es otra configuración de enfriamiento común.el enfriador transfiere calor al aire en la atmósfera a través de la torre de enfriamiento para lograr el efecto de enfriamientoLas torres de refrigeración se utilizan a menudo para manejar grandes cantidades de calor, como en las líneas de enlatado de alta velocidad, donde las torres de refrigeración pueden proporcionar capacidad de refrigeración adicional para mantener el equipo en funcionamiento.
4- Combinación de varios enfriadores: para líneas de producción de envases a gran escala o situaciones que requieren una mayor capacidad de refrigeración, se pueden combinar varios enfriadores.Se pueden configurar varios enfriadores en paralelo o en serie para proporcionar una mayor capacidad de refrigeración y una mayor flexibilidadEste método de configuración puede ampliarse y ajustarse de acuerdo con las necesidades reales para satisfacer diferentes requisitos de producción.
Cabe señalar que el método específico de configuración de la refrigeración debe evaluarse y seleccionarse de acuerdo con el tipo de maquinaria de envasado, los requisitos del proceso y las necesidades de refrigeración.Al configurar un enfriador, se recomienda tener una discusión detallada con el fabricante del equipo o un ingeniero profesional para garantizar el mejor efecto de refrigeración y el rendimiento del sistema.
