Descripción del producto:

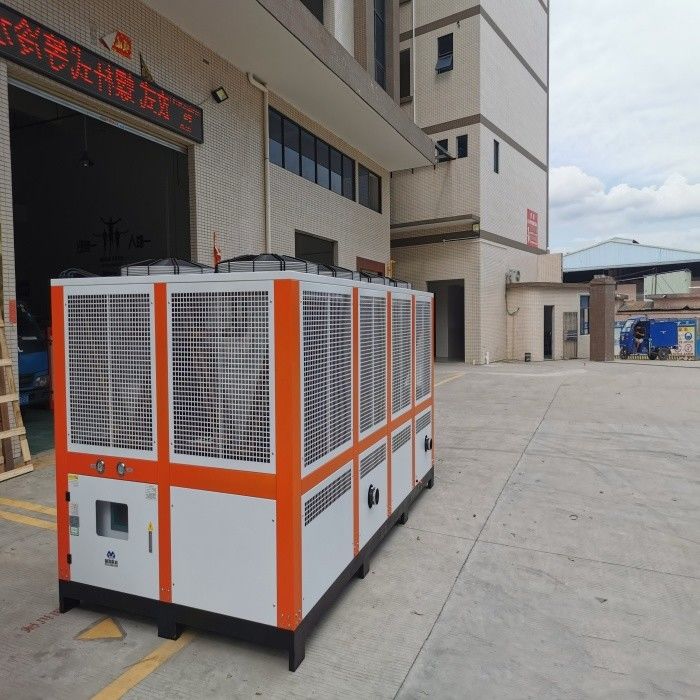

El refrigerador de tornillo refrigerado por aire es un tipo de equipo industrial de refrigeración y aire acondicionado comercial, compuesto principalmente por evaporador, compresor, condensador y válvula de expansión y otros componentes.Utiliza un compresor de tornillo para comprimir el refrigerante de baja temperatura y baja presión en un gas de alta temperatura y alta presión, luego libera calor hacia el exterior a través del condensador,y finalmente reduce la temperatura y la presión del refrigerante a través de la válvula de expansión para regresar al evaporador para su reciclaje.
Durante el funcionamiento, el refrigerador de tornillo refrigerado por aire absorbe el calor del aire exterior, enfría el agua de refrigeración y la hace circular hacia la habitación, para reducir la temperatura interior.Su eficiencia de refrigeración se ve muy afectada por factores como la temperatura exterior y la humedad, por lo que su efecto puede ser limitado en ambientes de alta temperatura y humedad.
En comparación con los refrigeradores refrigerados por agua, los refrigeradores de tornillo refrigerados por aire no requieren un sistema de agua de refrigeración adicional, por lo que son más simples y rentables.ya que utiliza el aire exterior para enfriar, puede ser problemático en zonas con alta contaminación del aire o donde se necesita mantener la calidad del aire interior.
Características de producción:
Los enfriadores de tornillo refrigerados por aire y los enfriadores de tornillo refrigerados por agua son dos métodos de enfriamiento diferentes y tienen algunas características diferentes:
1Método de enfriamiento: el enfriador de tornillo enfriado por aire disipa el calor al aire circundante a través del ventilador incorporado y el disipador de calor para lograr el enfriamiento.Los refrigeradores a tornillo refrigerados con agua absorben el calor mediante la circulación del agua y liberan el calor a la atmósfera a través de torres de refrigeración o equipos de refrigeración.
2- Instalación y mantenimiento: los enfriadores de tornillo refrigerados por aire no necesitan conectar tuberías de agua y torres de refrigeración, y la instalación y el mantenimiento son relativamente simples.El refrigerador de tornillo refrigerado con agua debe conectarse con tuberías de agua y torres de refrigeración, y el sistema de circulación del agua debe ser revisado y mantenido regularmente.
3Eficiencia de refrigeración: Los refrigeradores a tornillo refrigerados con agua generalmente tienen una mayor eficiencia de refrigeración porque el agua conduce el calor mejor que el aire.Bajo condiciones de funcionamiento de alta temperatura o de alta carga, los refrigeradores a tornillo refrigerados con agua pueden proporcionar generalmente un efecto de enfriamiento más estable y fiable.
4Requisitos de espacio: el refrigerador de tornillo refrigerado por aire no requiere una torre de refrigeración y ocupa un espacio relativamente pequeño.El enfriador de tornillo refrigerado por agua requiere una torre de enfriamiento adicional para liberar calor, que ocupa un espacio relativamente grande.
5. Adaptabilidad al medio ambiente: el refrigerador de tornillo refrigerado por aire es adecuado para entornos sin suministro de agua estable o mala calidad del agua, ya que no depende de fuentes de agua externas.El refrigerador de tornillo refrigerado por agua requiere una fuente de agua estable y tiene requisitos más altos para la calidad del agua.
En resumen, el refrigerador de tornillo refrigerado por aire tiene las ventajas de ser fácil de instalar, no necesita fuente de agua y torre de enfriamiento, y es adecuado para algunos entornos especiales.Mientras que el refrigerador de tornillo refrigerado con agua tiene una alta eficiencia de refrigeración y la estabilidad, es adecuado para aplicaciones industriales y comerciales generales, pero requiere un sistema de circulación de agua adicional y una torre de enfriamiento.El método de refrigeración elegido debe decidirse según las necesidades específicas y las condiciones ambientales..
Principio de trabajo:
El principio de funcionamiento del refrigerador de tornillo refrigerado por aire es el siguiente:
Proceso de compresión: el refrigerante se comprime en un gas de alta temperatura y alta presión en el compresor de tornillo, y luego entra en el condensador.
Proceso de condensación: el gas de alta temperatura y alta presión se enfría en el condensador para convertirse en un líquido de alta presión, y al mismo tiempo libera calor,que se disipa en el aire exterior a través de ventiladores y radiadores.
Proceso de expansión: Después de que el líquido de alta presión es descomprimido por la válvula de expansión, se convierte en un líquido de baja temperatura y baja presión, y luego entra en el evaporador.
Proceso de evaporación: El líquido a baja temperatura y baja presión se evapora en el evaporador, absorbe el calor en la habitación, enfría el agua de enfriamiento en la habitación y la circula a la habitación,logrando así el objetivo de reducir la temperatura interior.
Parámetros técnicos:
| Modelo |
RX-30A |
RX-40A |
RX-50A |
RX-60A |
RX-70A |
RX-80A |
RX-90A |
RX-100A |
RX-110A |
| Capacidad de refrigeración |
KWh |
94.8 |
126.4 |
158.0 |
189.6 |
221.2 |
252.8 |
284.4 |
316.0 |
347.6 |
| Kcal/h |
84,000 |
112,000 |
140,000 |
168,000 |
196,000 |
224,000 |
252,000 |
280,000 |
308,000 |
| Rango de temperatura |
5°C~35°C ((Bajo 0°C puede ser personalizado) |
| Fuente de alimentación |
Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros. |
| Potencia total |
KW |
24.8 |
33.7 |
41.5 |
45.2 |
57.4 |
62 |
69 |
72.5 |
83.6 |
| Corriente corriente |
A. No |
41 |
56.5 |
69.6 |
75.9 |
96.5 |
86.7 |
116.2 |
122 |
111.3 |
| Agua refrigerada |
el volumen de agua |
15 |
19.6 |
24.2 |
29 |
35 |
40 |
45 |
50.2 |
53.8 |
| el compresor |
Tipo de producto |
Tipo de tornillo semiermético |
| |
Método de arranque |
Y-△ |
| |
ajuste de la capacidad |
0,25,50,75,100 |
| |
potencia de entrada |
KW |
23.3 |
30.7 |
38.5 |
42.2 |
51.4 |
56 |
63 |
66.3 |
73 |
| Aceite congelado |
Tipo de producto |
HBR-A01 |
| |
volumen de llenado |
- ¿ Qué? |
7 |
7 |
8 |
12 |
16 |
16 |
16 |
16 |
18 |
| el refrigerante |
Tipo de producto |
Se aplicarán las siguientes medidas: |
| |
método de control |
Válvula de expansión de nivelación de presión externa de detección de temperatura |
| Evaporador |
volumen de llenado |
En gramos |
16 |
22 |
27 |
32 |
36 |
42 |
46 |
52 |
56 |
| |
Tipo de producto |
concha y tubo |
| condensador |
Diámetro |
En el caso de los |
DN 65 |
DN 80 |
DN 80 |
DN 80 |
DN 80 |
DN100 |
DN100 |
DN100 |
DN125 |
| |
Tipo de producto |
Tipo de aleta de aluminio con manga de cobre de alta eficiencia + ventilador del rotor externo de bajo ruido |
| |
Volumen del aire de enfriamiento |
el volumen de agua |
28000 |
36000 |
45000 |
5500 |
63000 |
74000 |
83000 |
92000 |
102000 |
| dispositivo de protección |
Interruptor de alta y baja tensión, protección antifrioso, enchufe soluble, válvula de seguridad, dispositivo de protección contra sobrecarga, protector contra el sobrecalentamiento de la bobina, interruptor automático de protección contra la temperatura, etc. |
| Las dimensiones |
- ¿ Qué? |
En el caso de los |
2200 |
2300 |
2500 |
2800 |
2800 |
2910 |
3100 |
3150 |
3150 |
| |
No |
En el caso de los |
1100 |
1100 |
1200 |
1200 |
1800 |
2050 |
2050 |
2050 |
2050 |
| |
H. |
En el caso de los |
1820 |
2030 |
2030 |
2030 |
2100 |
2100 |
2100 |
2100 |
2100 |
| peso |
En gramos |
920 |
1120 |
1350 |
1560 |
1780 |
1920 |
2230 |
2450 |
2720 |
Industria de las aplicaciones:
El refrigerador de tornillo refrigerado por aire es un refrigerador que utiliza un compresor de tornillo y un condensador refrigerado por aire y es adecuado para las siguientes industrias:
1Fabricación industrial: En el proceso de fabricación industrial, muchos equipos deben enfriarse, como equipos de procesamiento de plásticos, equipos de procesamiento de metales, equipos químicos, etc.En este momento, es necesario utilizar enfriadores de tornillo refrigerados por aire para proporcionar servicios de refrigeración a estos equipos.
2Edificios comerciales: los refrigeradores a tornillo refrigerados por aire pueden proporcionar servicios de refrigeración para grandes edificios comerciales, fábricas y lugares públicos, como centros comerciales, supermercados, hoteles,hospitales, edificios de oficinas, etc.
3.Industria farmacéutica: En la industria farmacéutica, muchos procesos de producción necesitan controlar la temperatura y la humedad para garantizar la calidad y la seguridad del producto,Así que los enfriadores son necesarios para la refrigeración y el control de la humedad.
4Industria alimentaria: En la industria alimentaria, muchos procesos de producción requieren un control de la temperatura, como el vino, las bebidas, los productos lácteos, etc., y se requieren refrigeradores para la refrigeración.
5Industria electrónica: En la industria electrónica, muchos dispositivos necesitan ser enfriados, como componentes electrónicos, equipos de semiconductores, etc., y se requieren enfriadores para el enfriamiento.
En resumen, los enfriadores de tornillo refrigerados por aire son adecuados para diversas industrias y ocasiones que requieren refrigeración, como la fabricación industrial, la construcción comercial, la industria farmacéutica,industria alimentaria, la industria electrónica, etc.
Fabricación de automóviles Ingeniería química Industria electrónica Electroplataje Industria
Industria del moldeado por inyección Industria farmacéutica Industria del embalaje de plásticos Industria de la impresión
Upport y Servicios:
El soporte técnico y el servicio de los refrigeradores refrigerados por aire incluyen:
1Apoyo al cliente las 24 horas del día
2Instalación y mantenimiento de la guía remota
3. Diagnóstico y solución de problemas a distancia
4Asesoramiento y orientación por teléfono/correo electrónico
5. Documentación y manuales fáciles de usar
6. Actualizaciones y mejoras de software
7Precio de coste de las piezas de repuesto y de los consumibles
Embalaje y envío:
Los refrigeradores refrigerados por aire se empaquetan y envían en cajas de madera de contrachapado estándar.Y aplique la etiqueta de información de la marca de envío en la caja de madera para garantizar la entrega correcta.
¿Puedes darme algunos consejos para optimizar el diseño del sistema de refrigeración?
A continuación se presentan algunas sugerencias y consideraciones para optimizar el diseño de sistemas de refrigeración en el proceso de moldeo por inyección de plástico:
1. Refrigeración uniforme: Asegúrese de que el agua de refrigeración pueda fluir uniformemente a través de todo el molde de inyección, especialmente los puntos calientes.Diseñar el diseño y el tamaño adecuados del canal de enfriamiento para garantizar que el agua de enfriamiento pueda entrar en contacto con la superficie del molde y absorber el calor de manera efectiva.
2Control de la velocidad de enfriamiento: Control de la velocidad de enfriamiento ajustando el caudal y la temperatura del agua de enfriamiento.Las velocidades de enfriamiento demasiado rápidas o demasiado lentas pueden tener un impacto negativo en la calidad del producto.De acuerdo con los materiales plásticos específicos y los requisitos del producto, ajuste los parámetros del agua de enfriamiento para lograr el mejor efecto de enfriamiento.
3. Optimización del diseño del canal de enfriamiento: Diseñar canales de enfriamiento apropiados en el molde de inyección para garantizar que el agua de enfriamiento pueda fluir de manera efectiva.La forma y el diseño de los canales deben ser optimizados para la parte moldeada por inyección específica para maximizar el efecto de enfriamiento.
4Utilice tuberías y boquillas de enfriamiento: Utilice tuberías y boquillas de enfriamiento en el sistema de enfriamiento para dirigir el agua de enfriamiento a áreas específicas y concentrarse en los puntos calientes de enfriamiento.Esto mejora la eficiencia de refrigeración y evita el desperdicio de agua de refrigeración.
5. Limpiar y mantener el sistema de refrigeración: Limpie regularmente el sistema de refrigeración para evitar el bloqueo del canal de refrigeración y garantizar el flujo suave del agua de refrigeración.comprobar regularmente el estado de funcionamiento del sistema de refrigeración para garantizar el funcionamiento normal y el rendimiento de la máquina de agua de refrigeración..
6. Utilizar sensores de temperatura y sistemas de monitorización: Instalar sensores de temperatura y sistemas de monitorización para monitorear los cambios de temperatura en los moldes de inyección.Esto permite monitorear el efecto de refrigeración en tiempo real y ajustar y optimizar según sea necesario.
7. Selección del material de molde: elegir un material de molde con buena conductividad térmica para mejorar el efecto de enfriamiento.Los materiales con mejor conductividad térmica pueden ayudar a conducir el calor al canal de enfriamiento más rápido y acelerar el enfriamiento.
A través de las medidas de optimización anteriores, se puede mejorar el efecto del sistema de enfriamiento, se puede mejorar la eficiencia de enfriamiento durante el proceso de moldeo por inyección,el ciclo de moldeo por inyección puede acortarse, y la eficiencia de la producción y la calidad del producto pueden mejorarse.
